Der ErsatzteileNavigator von MagischesAuge.de
Letzte Aktualisierung: 27.04.2021

Der Ersatzteil-Navigator ist dafür gedacht, Ersatz für Bauteile, anhand von Beispielen zu finden.

Hier kann man in einem Vorgang die Ersatzteile ansehen, Ersatz finden und Online bestellen!

JAVA-Script muss eingeschaltet sein!

Bitte unbedingt über diese Links Informationen einholen:

ReparaturHelfer

ProblemKondensatoren, ein wichtiges Thema!


! Diese Bauteile sind vor der ersten Inbetriebnahme unbedingt aus zu tauschen
(Minimal-Instandsetzung)

Anzeigt werden die Preise mit der Mehrwertsteuer von 19%.
Berechnet werden jedoch nur 16%!

Zeilen ohne Bestellmenge ausblenden
Artikel Bemerkung
Ersatz Bestell# / Anzahl
Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA
50pF/250V
50pF/400V
50pF/1000V

bis 2000V

oft zu finden im Oszillator (ECH81) oder im
Antennenkreis


Keramischer Scheiben-Kondensator 47pF/2KV



Keramische Scheibe

12377

Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA

100pF/250V
100pF/400V
100pF/1000V

bis 2000V

oft zu finden im Oszillator (ECH81) oder im
Antennenkreis

Keramischer Scheiben-Kondensator 100pF/2KV





Keramische Scheibe

12379

Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA

220pF/250V
220pF/250V
220pF/250V

bis 2000V



Keramischer Scheiben-Kondensator 220pF/2KV





Keramische Scheibe

12355

Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA




500pF/250V
500pF/400V
500pF/1000V

bis 2000V

Keramischer Scheiben-Kondensator 470pF/2KV





Keramische Scheibe

12341

Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA


680pF/250V
680pF/500V
680pF/630V

bis 1000V


Keramischer Scheiben-Kondensator 680pF/1KV R5


Keramische Scheibe

12356

Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA


1000pF/250V
1000pF/500V
1000pF/630V
1000pF/1000V

bis 3000V

!Kondensator an der Anode der Endröhre
Beispiel ProblemKondensator Aode EL84


Keramischer Scheiben-Kondensator 1000pF/3KV


Keramische Scheibe

12381


Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA






2000pF/250V
2000pF/400V
2000pF/1000V

2200pF/250V
2200pF/400V
2200pF/1000V

2500pF/250V
2500pF/400V
2500pF/1000V

bis 2000V

!häufig zu finden als Entstörkondensatoren im Netzteil
ProblemKondensatoren Netzteil
                Entstoerkondensatoren

!Kondensator an der Anode der Endröhre
Beispiel ProblemKondensator Aode EL84

Keramischer Scheiben-Kondensator 2200pF/2KV



Keramische Scheibe
12343
Kondensator ERO100 2700pF/500V
in vielen Philips Philetta enthalten



Styroflex

Geeignet für
z.B.
Philips Philetta BD254U
Philips Philetta BD273U
Philips Philetta BD284U





1241
Alle Kondensatoren
Typ1 + Typ2 + Typ3

ERO Typ 85
ERO100
WIMA


4700pF/1000V


bis 1500V





!häufig zu finden als Entstörkondensatoren im Netzteil
ProblemKondensatoren Netzteil
                Entstoerkondensatoren


!Kondensator an der Anode der Endröhre
Beispiel ProblemKondensator Aode EL84


Keramischer Scheiben-Kondensator 4700pF/1.5KV






Keramische Scheibe

12382

Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA
5000pF/250V
5000pF/400V
5000pF/1000V

ebenso:
4700pF

bis 1000V
! Koppelkondensator zur Endröhre
ProblemKondensator als Koppelkondensator
                zur Endröhre


Kondensator 4700pF/1000Volt axial MKT72 13,5x4,7mm



MKT72
121100
Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA
6800pF/250V
6800pF/400V
6800pF/630V

bis 630V
! Koppelkondensator zur Endröhre
ProblemKondensator als Koppelkondensator
                zur Endröhre


Kondensator 6800pF/630Volt axial MKT72 10,4x4,4mm


MKT72

12168
Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA
!Kondensator an der Anode der Endröhre
!selten zu finden als Entstörkondensatoren im Netzteil
Beispiel ProblemKondensator Aode EL84


Keramischer Scheiben-Kondensator 6800pF/300VAC

Keramische Scheibe

12373

Alle Kondensatoren
Typ1 + Typ2 + Typ3

ERO Typ 85
ERO100
WIMA
!Kondensator an der Anode der Endröhre
!häufig zu finden als Entstörkondensatoren im Netzteil
Beispiel ProblemKondensator Aode EL84

Keramischer Scheiben-Kondensator 10000pF/300VAC

Keramische Scheibe

12372
Alle Kondensatoren
Typ1 + Typ2 + Typ3

ERO Typ 85
ERO100
WIMA
0.01uF/250V
0.01uF/400V
0.01uF/1000V

ebenso:
0.012uF

bis 630V
! Koppelkondensator zur Endröhre
ProblemKondensator als Koppelkondensator
                zur Endröhre

Kondensator 0.01uF/630V axial MKT72 5,0x11,0mm


MKT72
12187
Spezial-Kondensator
mit Widerstand.


Bild folgt
Nordmende MF5099
0.01uF (C97)+ 10 Megaohm (R57)

Nordmende MF5099


Kondensator 0.01uF/630V axial MKT72 5,0x11,0mm

MKT72
+

Metallschichtwiderstand 10M-Ohm/0.4Watt 1%

Metallfilmwiderstand

12187+10317
Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA
0.015uF/250V
0.015uF/400V
0.015uF/1000V

ebenso:
0.016uF

bis 630V


Kondensator 0.015uF/630Volt axial MKT72


MKT72
12169
Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA
0.025uF/250V
0.025uF/400V
0.025uF/1000V (Prüfspannung)

ebenso:
0.022uF

bis 1000V
! Koppelkondensator zur Endröhre
ProblemKondensator als Koppelkondensator
                zur Endröhre

Kondensator 0.022uF/1000Volt axial MKT72

MKT72
12182
Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA

0.033uF/250V
bis 630V

z.B.
! Koppelkondensator zur Endröhre
ProblemKondensator als Koppelkondensator
                zur Endröhre

Kondensator 0.033uF/630Volt axial MKT72






MKT72

12171

Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA
0.05uF/250V
0.05uF/400V
0.05uF/1000V (Prüfspannung)

ebenso:
0.047uF

bis 630V
! Koppelkondensator zur Endröhre
ProblemKondensator als Koppelkondensator
                zur Endröhre


Kondensator 0.047uF/630Volt axial MKT72








MKT72

12172

Alle Kondensatoren
Typ1 + Typ2 + Typ3

ERO Typ 85
ERO100
WIMA
0.068uF/250V
0.068uF/400V
0.068uF/1000V (Prüfspannung)

bis 630V

Kondensator 0.068uF/630Volt axial MKT72



MKT72

12173

Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA
0.1uF/250V


bis 250V


Kondensator 0.1uF/250Volt axial ERO MKT1814 13,7x7,8mm

ERO MKT1814




12148
Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA
0.1uF/500V
0.1uF/630V

bis 630V

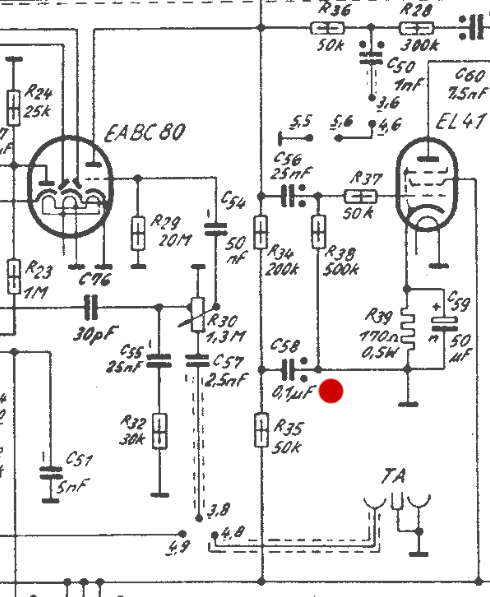

Als Beruhigungskondensator (siehe roter Punkt)
meist im Niederfrequenzteil z.B. an der EABC80

Alternativ kann auch der
günstigere Kondensator 0.15uF/630V
verwendet werden, siehe übernächste Zeile


Kondensator 0.1uF/630Volt axial MKT72

MKT72

12174
Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA
0.1uF/1000V


bis 1000V

Als Rasterkondensator oder frei zu verdrahten


Kondensator 0.1uF/1000Volt R17.5

http://www.magischesauge.de/webdat/121141.jpg

121141

Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA
0.15uF/500V
0.15uF/630V

bis 630V



Als Beruhigungskondensator (siehe roter Punkt)
meist im Niederfrequenzteil z.B. an der EABC80
Alternative zum 0.1uF/630V


Kondensator 0.15uF/630Volt axial MKT72


MKT72

12176

Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA
0.22uF/500V
0.22uF/630V
ebenso: 0.2uF, 0,25uF

bis 630V

ERO 100 Kondensator
in zylindrischer Ausführung
mit weißer, silikonartiger Füllung


Kondensator 0.22uF/630Volt axial MKT72

MKT72

12177

Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA
0.47uF/250V
0.5uF/250V
ebenso: 0.4uF

bis 250V


Kondensator 0.47uF/250Volt axial MKT1813 ERO/VISHAY

ERO

121133

Alle Kondensatoren
Typ1 + Typ2 + Typ3


ERO Typ 85
ERO100
WIMA
0.47uF
0.5uF
ebenso: 0.4uF

bis 630V
Kondensator 0.47uF/630Volt R22.5 langer Draht

http://www.magischesauge.de/webdat/121141.jpg

121142
Saba-Motor-Kondensator 0.3uF/370V AC

Saba Motor
                Kondensator 0.3uF
z.B. im Saba Meersburg 125

Hochwertiger Ersatzkondensator
(zu empfehlen)

Alternative siehe nächste Zeile

Kondensator 0.33uF/1000V axial spezial HQ hohe Anforderungen

http://www.magischesauge.de/webdat/121131.jpg
121131
Saba-Motor-Kondensator 0.3uF/370V AC

Saba Motor
                Kondensator 0.3uF
z.B. im Saba Meersburg 125

Kondensator 0.33uF/400VAC R22.5


http://www.magischesauge.de/webdat/121111.jpg
121111
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF / 350V (bis 385V)
Ersatz Alternative 1
http://www.magischesauge.de/problemkondensatoren/Elkos/Becherelko_1.jpg
Kann 1:1 ersetzt werden,
wenn das Montageloch
18 mm Durchmesser hat.

Ansonsten ist das Loch
auf zu feilen oder mit
einem Stufenbohrer auf
zu bohren.

! als Lade- und Sieb-Elko im Netzteil
ProblemKondensatoren NetzElkos
Elko 47uF+47uF/350Volt Schraub-Becher 18mm Lochmontage

http://www.magischesauge.de/webdat/122125.jpg
122125
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF / 350V (bis 385V)
Ersatz Alternative 2
http://www.magischesauge.de/problemkondensatoren/Elkos/Becherelko_1.jpg
Ersatz durch 2 Radial-Elkos.
Diese werden unten im Chassis
installiert. Der Alte Becher-Elko
kann im Gerät bleiben. Sieht
Original aus. Nähere Infos
zu diesem Thema siehe hier:

Elkos richtig ersetzen


! als Lade- und Sieb-Elko im Netzteil
ProblemKondensatoren NetzElkos
Elko 47uF/450Volt stehend Hochtemperatur 105GRD
 http://www.magischesauge.de/webdat/122102.jpghttp://www.magischesauge.de/webdat/122102.jpg
12284*2
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF / 350V (bis 385V)
Ersatz Alternative 3
http://www.magischesauge.de/problemkondensatoren/Elkos/Becherelko_1.jpg
NEU: Ersatz durch 2 dünne, längliche Radial-Elkos.
Diese werden unten im Chassis
installiert. Der Alte Becher-Elko
kann im Gerät bleiben. Sieht
Original aus. Nähere Infos
zu diesem Thema siehe hier:

Elkos richtig ersetzen


! als Lade- und Sieb-Elko im Netzteil
ProblemKondensatoren NetzElkos







Bild folgt!
41x10mm
122198*2
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF / 350V (bis 385V)
Ersatz Alternative 4
http://www.magischesauge.de/problemkondensatoren/Elkos/Becherelko_1.jpg
Ersatz durch 2 Axial-Elkos.
Diese werden unten im Chassis
installiert. Der Alte Becher-Elko
kann im Gerät bleiben. Sieht
Original aus. Nähere Infos
zu diesem Thema siehe hier:

Elkos richtig ersetzen

Es geht auch gemischt,
also Alternative 3 und 4

! als Lade- und Sieb-Elko im Netzteil
ProblemKondensatoren NetzElkos

Elko 47uF/350Volt liegend Hochtemperatur 105GRD
http://www.magischesauge.de/webdat/elko_axial_1.jpghttp://www.magischesauge.de/webdat/elko_axial_1.jpg
12277*2
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF / 350V (bis 385V)
Ersatz Alternative 5
http://www.magischesauge.de/problemkondensatoren/Elkos/Becherelko_1.jpg
Ersatz durch 2 vormontierte
Elkos auf einer Epoxid-Platine.
Diese werden unten im Chassis
installiert. Der Alte Becher-Elko
kann im Gerät bleiben. Sieht
Original aus. Nähere Infos
zu diesem Thema siehe hier:

Elkos richtig ersetzen


! als Lade- und Sieb-Elko im Netzteil
ProblemKondensatoren NetzElkos

Elko 47uF+47uF/400V oder 450V Montage auf Epoxid-Platine

Montage 2 Elkos auf Platine
122187
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF / 350V (bis 385V)
Ersatz Alternative 6
http://www.magischesauge.de/problemkondensatoren/Elkos/Becherelko_1.jpg
Ersatz durch 2 vormontierte
Elkos auf einer Leiste.
Diese werden unten im Chassis
installiert. Der Alte Becher-Elko
kann im Gerät bleiben. Sieht
Original aus. Nähere Infos
zu diesem Thema siehe hier:

Elkos richtig ersetzen


! als Lade- und Sieb-Elko im Netzteil
ProblemKondensatoren NetzElkos

Elko 47uF+47uF/400V oder 450V Montage auf Leiste


Montage 2 Elkos auf Leiste
122188
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF+4uF / 350V (bis 385V)
Ersatz Alternative 1
http://www.magischesauge.de/problemkondensatoren/Elkos/Becherelko_1.jpg
Kann 1:1 ersetzt werden,
wenn das Montageloch
18 mm Durchmesser hat.

Ansonsten ist das Loch
auf zu feilen oder mit
einem Stufenbohrer auf
zu bohren.

Zusätzlich wird ein radialer Elko
unten im Chassis installiert

! als Lade- und Sieb-Elko im Netzteil

Elkos richtig ersetzen
Elko 47uF+47uF/350Volt Schraub-Becher 18mm Lochmontage

http://www.magischesauge.de/webdat/122125.jpg

+

Elko 4.7uF/350Volt stehend Hochtemperatur 105GRD

http://www.magischesauge.de/webdat/elko_radial.jpg

122125+122111
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF+4uF / 350V (bis 385V)
Ersatz Alternative 2
http://www.magischesauge.de/problemkondensatoren/Elkos/Becherelko_1.jpg
Kann 1:1 ersetzt werden,
wenn das Montageloch
18 mm Durchmesser hat.

Ansonsten ist das Loch
auf zu feilen oder mit
einem Stufenbohrer auf
zu bohren.

zusätzlich wird ein axialer Elko
unten im Chassis installiert

! als Lade- und Sieb-Elko im Netzteil

Elkos richtig ersetzen

Elko 47uF+47uF/350Volt Schraub-Becher 18mm Lochmontage

http://www.magischesauge.de/webdat/122125.jpg

+

Elko 4.7uF/450Volt liegend

http://www.magischesauge.de/webdat/elko_axial_1.jpg
122125+12283
Elektrolytkondensator Typ4
Becher-Elko
100uF+50uF / 350V (bis 385V)
http://www.magischesauge.de/problemkondensatoren/Elkos/Becherelko_1.jpg
Kann 1:1 ersetzt werden,
wenn das Montageloch
18 mm Durchmesser hat.

Ansonsten ist das Loch
auf zu feilen oder mit
einem Stufenbohrer auf
zu bohren.

! als Lade- und Sieb-Elko im Netzteil

Alternative siehe nächste Zeile

Elkos richtig ersetzen


Elko 100uF+100uF/350Volt Schraub-Becher 18mm Lochmontage

http://www.magischesauge.de/webdat/122125.jpg

Passend auch für Philips Philettas

Mehr Infos siehe hier

122134

Elektrolytkondensator Typ4
Becher-Elko
100uF+50uF / 350V (bis 385V)
http://www.magischesauge.de/problemkondensatoren/Elkos/Becherelko_1.jpg
Ersatz durch 2 Radial-Elkos.
Diese werden unten im Chassis
installiert. Der Alte Becher-Elko
kann im Gerät bleiben. Sieht
Original aus. Nähere Infos
zu diesem Thema siehe hier:

Elkos richtig ersetzen


Elko 47uF/450Volt stehend Hochtemperatur 105GRD
http://www.magischesauge.de/webdat/122102.jpgAbbildung ähnlich

Elko 100uF/400Volt stehend Hochtemperatur 105GRD



12284+12290
Elektrolytkondensator Typ4
Becher-Elko
100uF+100uF / 350V (bis 385V)
http://www.magischesauge.de/problemkondensatoren/Elkos/Becherelko_1.jpg
Kann 1:1 ersetzt werden,
wenn das Montageloch
18 mm Durchmesser hat.

Ansonsten ist das Loch
auf zu feilen oder mit
einem Stufenbohrer auf
zu bohren.

! als Lade- und Sieb-Elko im Netzteil

Elkos richtig ersetzen

Elko 100uF+100uF/350Volt Schraub-Becher 18mm Lochmontage

http://www.magischesauge.de/webdat/122125.jpg

Passend auch für Philips Philettas

Mehr Infos siehe hier

122134

Elektrolytkondensator Typ4
Becher-Elko
100uF+100uF / 450V
http://www.magischesauge.de/problemkondensatoren/Elkos/Becherelko_1.jpg
Kann 1:1 ersetzt werden,
wenn das Montageloch
18 mm Durchmesser hat.

Ansonsten ist das Loch
auf zu feilen oder mit
einem Stufenbohrer auf
zu bohren.

! als Lade- und Sieb-Elko im Netzteil

Elkos richtig ersetzen

Elko 100uF+100uF/450Volt Schraub-Becher 18mm Lochmontage


http://www.magischesauge.de/webdat/122139.jpg


Passt nicht in Philips Philettas, da zu großer Durchmesser 35mm.
Bestelle den Elko 1 Zeile oberhalb!
122139
Elektrolytkondensator Typ4
Elko Teer
Elko
Elko
Elektrolytkondensator

1uF/350V
z.B. als Beruhigungskondensator in Niederfrequenzteil
Nähe EABC80

Elkos richtig ersetzen
Elko 1uF/350Volt liegend
http://www.magischesauge.de/webdat/elko_axial_1.jpg
122162
Elektrolytkondensator Typ4
Elko Teer
Elko
Elko
Elektrolytkondensator

2uF/70V
ebenso 2.2uF
bis 100V



z.B.im UKW-Demodulator als "Ratio-Elko"

Elkos richtig ersetzen


Elko 2.2uF/100Volt liegend Hochtemperatur 105GRD


http://www.magischesauge.de/webdat/elko_axial_1.jpg
122155
Elektrolytkondensator Typ4
Elko Teer
Elko
Elko

Elektrolytkondensator

2uF/350V
bis 450V


z.B. als Beruhigungskondensator in Niederfrequenzteil
Nähe EABC80

Elkos richtig ersetzen


Elko 2.2uF/450Volt liegend



http://www.magischesauge.de/webdat/elko_axial_1.jpg

12263

Elektrolytkondensator Typ4
Elko Teer
Elko
Elko
Elektrolytkondensator

5uF/70V
ebenso 4.7uF
bis 100V



z.B.im UKW-Demodulator als "Ratio-Elko"

Elkos richtig ersetzen

Elko 4.7uF/100Volt liegend
http://www.magischesauge.de/webdat/elko_axial_1.jpg
12250
Elektrolytkondensator Typ4
Elko Teer
Elko
Elko
Elektrolytkondensator

4uF
ebenso 5uF
ebenso 4.7uF
bis 450V

z.B. als Beruhigungskondensator in Niederfrequenzteil
Nähe EABC80

Elkos richtig ersetzen
Elko 4.7uF/450Volt liegend
http://www.magischesauge.de/webdat/elko_axial_1.jpg
12283
Elektrolytkondensator Typ4
Elko Teer
Elko
Elko
Elektrolytkondensator

10uF
bis 450V

Elkos richtig ersetzen


Elko 10uF/450Volt liegend HQ F+T

http://www.magischesauge.de/webdat/elko_axial_1.jpg

12276

Elektrolytkondensator Typ4
Elko Teer
Elko
Elko
Elektrolytkondensator

20uF
ebenso 22uF
ebenso 25uF
bis 63V

Elkos richtig ersetzen

http://www.magischesauge.de/webdat/elko_axial_1.jpg
Elko 22uF/63Volt liegend

12233

Elektrolytkondensator Typ4
Elko Teer
Elko
Elko
Elektrolytkondensator

50uF/12-15V
ebenso 47uF
bis 63V



z.B.
in der Endstufe als "Kathoden-Elko"

Elkos richtig ersetzen

Elko 47uF/63Volt liegend
http://www.magischesauge.de/webdat/elko_axial_1.jpg
12286
Elektrolytkondensator Typ4
Elko Teer
Elko
Elko
Elektrolytkondensator




z.B.
in der Endstufe als "Kathoden-Elko"

Elkos richtig ersetzen

Elko 100uF/63Volt liegend
http://www.magischesauge.de/webdat/elko_axial_1.jpg
1227
Typ 5: Tonfrequenz-Kondensatoren:
Tonfrequenz-Kondensatoren sind meistens
auch Elektrolytkondensatoren,
allerdings ungepolt, das heißt,
dass man auf die Polarität (plus/minus)
nicht achten muss.
Oft zwischen Breitbandlautsprecher
und Hochtöner.
Tonfrequenz-Kondensator

Nicht der passende Wert?
Bitte den Wert auf dem Bauteil ablesen
und unten in das Klartextfeld eintragen!


Bipolarer-Tonfrequenz-Kondensator 2.2uF/100V axial

http://www.magischesauge.de/webdat/elko_axial_1.jpg

1255
Typ 5: Tonfrequenz-Kondensatoren:
Tonfrequenz-Kondensatoren sind meistens
auch Elektrolytkondensatoren,
allerdings ungepolt, das heißt,
dass man auf die Polarität (plus/minus)
nicht achten muss.
wie in vorheriger Zeile






Bipolarer-Tonfrequenz-Kondensator 4.7uF/100V axial




http://www.magischesauge.de/webdat/elko_axial_1.jpg

1256

Typ 5: Tonfrequenz-Kondensatoren:
Tonfrequenz-Kondensatoren sind meistens
auch Elektrolytkondensatoren,
allerdings ungepolt, das heißt,
dass man auf die Polarität (plus/minus)
nicht achten muss.
wie in vorheriger Zeile












Nicht der passende Wert?
Bitte den Wert auf dem Bauteil ablesen
und unten in das Klartextfeld eintragen!


Bipolarer-Tonfrequenz-Kondensator 10uF/100V axial

http://www.magischesauge.de/webdat/elko_axial_1.jpg


1252

Typ 5: Tonfrequenz-Kondensatoren:
Tonfrequenz-Kondensatoren sind meistens
auch Elektrolytkondensatoren,
allerdings ungepolt, das heißt,
dass man auf die Polarität (plus/minus)
nicht achten muss.
wie in vorheriger Zeile










Nicht der passende Wert?
Bitte den Wert auf dem Bauteil ablesen
und unten in das Klartextfeld eintragen!


Bipolarer-Tonfrequenz-Kondensator 22uF/100V axial


http://www.magischesauge.de/webdat/elko_axial_1.jpg

1251

Typ 5: Tonfrequenz-Kondensatoren:
Tonfrequenz-Kondensatoren sind meistens
auch Elektrolytkondensatoren,
allerdings ungepolt, das heißt,
dass man auf die Polarität (plus/minus)
nicht achten muss.


wie in vorheriger Zeile












Nicht der passende Wert?
Bitte den Wert auf dem Bauteil ablesen
und unten in das Klartextfeld eintragen!


Bipolarer-Tonfrequenz-Kondensator 47uF/100V axial



http://www.magischesauge.de/webdat/elko_axial_1.jpg

1254

Typ 5: Tonfrequenz-Kondensatoren:
Tonfrequenz-Kondensatoren sind meistens
auch Elektrolytkondensatoren,
allerdings ungepolt, das heißt,
dass man auf die Polarität (plus/minus)
nicht achten muss.
wie in vorheriger Zeile













Nicht der passende Wert?
Bitte den Wert auf dem Bauteil ablesen
und unten in das Klartextfeld eintragen!


Bipolarer-Tonfrequenz-Kondensator 100uF/100V axial



http://www.magischesauge.de/webdat/elko_axial_1.jpg

1257

Skalenlampe 6.3Volt/0.3Ampere E10
Meist verwendete Skalenlampe
bei Geräten
mit E-Röhren-Bestückung.
Alternative siehe nächste Zeile


Skalenlampe 7Volt/300mA E10


Skalenlampe
                6.3V/0.3A 18572

18572
Skalenlampe 7Volt/0.1Ampere E10 Skalenlampe wie oben,
jedoch nur 0.1A.
Leuchtet weniger hell, wird nicht so heiß.
z.B. für Saba Anzeigelampe für Ferritantenne "AN"
Stereo, Sprache, Musik ...
oder
Graetz Beleuchtung der "Klangwalzen".


Skalenlampe 7Volt/0.1Ampere E10

Skalenlampe
                6.3V/0.3A 18572

18529

Skalenlampe 6Volt/0.1 E10 kugelform

Skalenlampe wie oben,
jedoch in kugelform

Skalenlampe 6Volt/0.1A E10 kugelform


Skalenlampe 6Volt/0.1A E10 kugelform
18532

Gesamtwert:


Nicht alles gefunden?
Bitte hier im Klartext eintragen, max. 500 Zeichen!
(keine Kopien aus Excel o.Ä.)
Bitte unbedingt Fabrikat und Gerätetyp mit angeben!




Nach Klicken auf <Vorgang absenden> bitte die eMail-Adresse, Lieferadresse, evtl. Telefonnummer angeben! Sonst kann der Vorgang nicht bearbeitet werden.

Kontakt

www.MagischesAuge.de

©Copyright Thomas Niebl www.MagischesAuge.de
